Xperia Z3の液晶タッチパネルを交換する

Xperia Z3の液晶が購入1月以内に破損。
保証も無しとのことで、Amazonでフロントパネルを購入して修理を試した記録。


使うもの:
・液晶割れたXperia Z3
・修理用パネル
 Sony Xperia Z3 D6603 D6643 D6653 L55u L55t 修理用フロントパネル(フロントガラスデジタイザ) タッチパネル 液晶パネルセット 修理工具付き (ホワイト)
購入はAmazonで。値段差がある理由は謎です。私は1万円くらいのを購入。工具も付いてます。


・ホットガンがあると良いですが、ドライヤーで代用します。


・LCD接着用の両面テープ(2015/9/24追記)
 ※当時はXperia Z3専用の粘着テープが無かったのでこれで頑張りましたが、今は次のXperia Z3専用のLCD用粘着テープがあります。


・Xperia Z3専用の液晶LCD用粘着テープ(2016/02/14追記)



なお、Xperia Z3 Compactの場合は下記があるようです。



まずは開封



厳重に梱包されています。

修理用の工具も一緒に入ってます。


こちらが修理用のタッチパネル&ディスプレイです。
Xperia z3のフロントパネルは、タッチパネルとディスプレイが貼り合わせてあります。

内容物一式





パネルは粘着テープで接着してあるので、
ドライヤーで温めつつ、ピックを隙間に入れて開けます。

バッテリーも張り付いているので無理に剥がしてはいけません。
まずは周囲をぐるっとピックで一周します。

フロントパネルを外すためには、まずバックパネルから外して空けて、
中のフロントパネルの接続を先に外す必要があります。

なので、バックパネルから開けます。

手で掴めないので、吸盤をつけて引張りつつ、ピックを指します。

 つかむところが無いのと、無理やり持つと割れるので、




熱して隙間をつくり、引っ張るとこのように外せます




バックパネルにはバッテリーが粘着テープでくっついています。

なので、先にバッテリーのコネクタを外してから、パネルを外す必要があります。






赤丸がバッテリーのコネクタです。

無事バックパネルが外せました。
バッテリーの粘着テープを外せば、バッテリーも分離できます。

 ネジ2つ外します。分解する中で外したネジはこの2つだけです。
あとは粘着テープです。



バイブモジュールも外します。




どんどん外していきます。










気を抜くとすぐ切れるので慎重に外します。






この長いやつがフロントパネルのパーツであり、
これを隙間をくぐらせて抜くと、初めてフロントパネルが外せます。
バックパネル同様に、吸盤をつけて、ドライヤーで温めて隙間に差し込みつつ開けます。

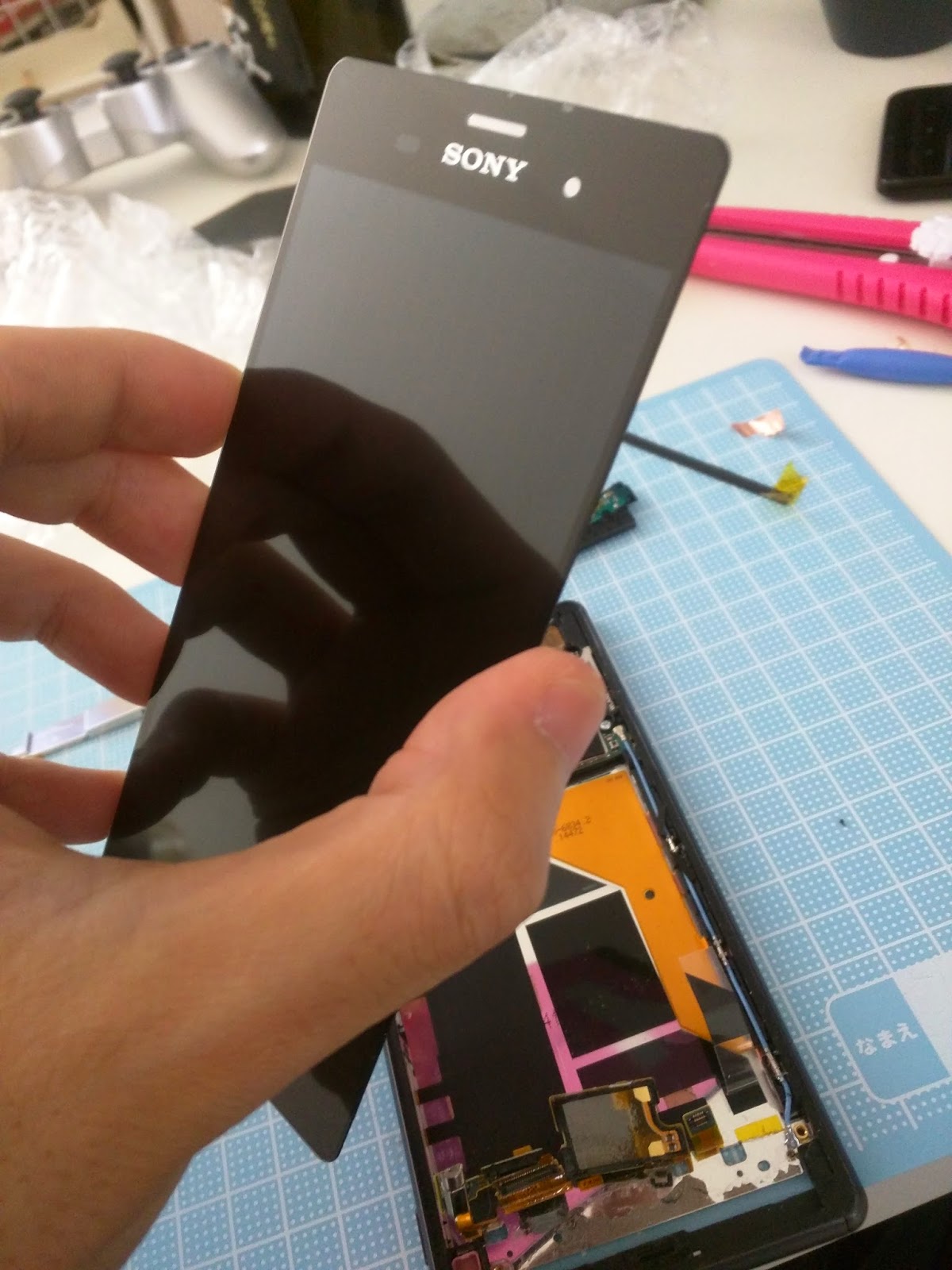

無事フロントパネルも外せました。







 こちらが壊れたフロントパネルです。

修理用フロントパネルがこちらです。



外した時と逆の順番でつけています。
ここで、修理用の粘着テープが必要なことに気が付きました。
時既に遅しです。




無理やり接着剤でつけようとしてたら、変なところに力がはいって
フレキが切れました。。。これはタッチパネル用のフレキだったようです。





しかたないので、そのまま組み上げます。
液晶はちゃんとつきましたが、やはりタッチパネルが効きません。

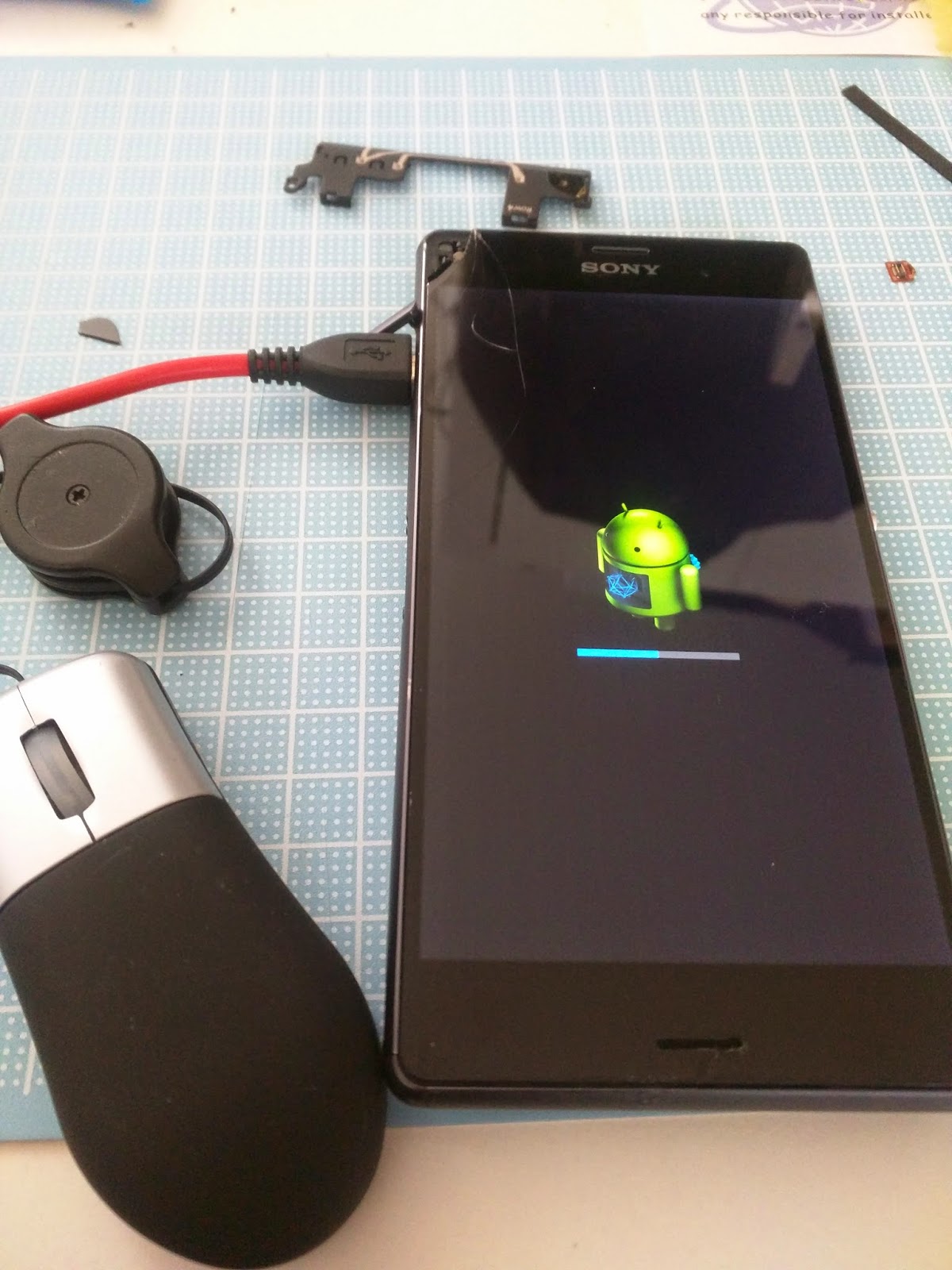

仕方ないのでマウスで動かします。






動いて入るのでソフトウェア・アップデートもできます。


気になったので、フロントパネルの液晶と、タッチパネルを無理やり剥がしてみました。
強力に貼り合わせられており、こちらの分解は不可能です。


ということで、残念ながら失敗に終わりました。
敗因は、修理用の粘着剤を用意してなかったことと、
二日酔いで挑んだことです(いいわけ)。

公式の修理が3万円、交換用フロントパネルが1万円。
部品があればもう一度チャレンジしたいとこです。

-----------
2015/09/27追記

液晶安くなってたのと、1mmの両面テープが売ってたので再チャレンジ。
両面テープをペタペタ貼っていきます。
横面が2mmで立てが1mmみたいです。2mmの幅のとこには1mm両面テープを2本並べて貼りました。


今度は無事復活しました。



-------
2015/10/14
Youtubeでわかり易い分解動画があったので追記いたします。
これからチャレンジする方は参考にされてください。

-------
2016/05/21
コメント欄のMr.ペーさんに紹介いただいた国内版の分解動画です。
ご参考にどうぞ。ご紹介ありがとうございました。

part1 取り外し
part2 取り付け


p
